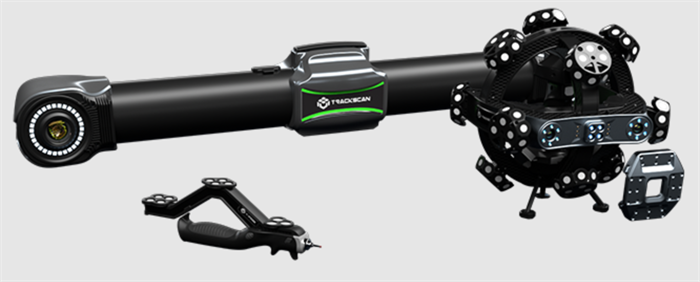

Оптическая измерительная система Scantech TrackScan Sharp
TrackScan-Sharp — передовая портативная оптическая 3D-измерительная система
Система TrackScan-Sharp нового поколения, включающая портативный 3D-сканер i-Scanner и оптический трекер i-Tracker, задает новые стандарты в измерениях крупногабаритных объектов. Она обеспечивает беспрецедентное расстояние отслеживания до 6 метров, рабочий объем до 49 м³ и объемную точность до 0,049 мм.
Ключевые преимущества и особенности:
-
Метрологическая точность: Обеспечивает высокоточные измерения, соответствующие строгим промышленным стандартам (аккредитация ISO 17025).
-
Работа с крупными объектами: Большой рабочий объем и расстояние отслеживания позволяют сканировать крупные детали или несколько деталей одновременно без частого перемещения оборудования.
-
Высокотехнологичная платформа: Основана на встроенном процессоре для периферийных вычислений (Edge Computing) и 25-мегапиксельных промышленных камерах, что снижает нагрузку на ПК и повышает стабильность данных.
-
Гибкость передачи данных: Поддержка проводного и беспроводного интерфейсов для работы в различных промышленных условиях.
-
Расширенный функционал:
-
Распознавание краев: Бестеневое измерение кромок и высокоточный контроль отверстий, пазов и резьбы.
-
Высокая адаптивность: Эффективная работа с разнородными поверхностями (отражающие, темные, цветные).
-
Интеграция с i-Probe: Опциональный контактный щуп для измерения скрытых точек и отверстий с повторяемостью до 0,025 мм.
-
M-Track: Решение для роботизированного планирования пути (шлифовка, сварка, нанесение покрытий).
-
-
3D-сканирование без мишеней: Технология оптического отслеживания позволяет измерять детали без нанесения меток.
-
Эргономичный дизайн: Сканер из углеродного волокна с удобной рукояткой для продолжительной работы. Трекер с интуитивной световой индикацией и эффективным охлаждением.
-
Многорежимное сканирование: Поддержка ультрабыстрого, гипертонкого и глубокого сканирования отверстий с помощью синих лазеров (класс II, безопасно для глаз).
Технические характеристики:
-
Точность: до 0,025 мм.
-
Скорость измерения: до 2 600 000 измерений/с.
-
Объемная точность: от 0,049 мм (в объеме 10,4 м³).
-
Пиксели камеры i-Tracker: 25 МП.
-
Сертификация: CE, Rohs, WEEE.
TrackScan-Sharp — это оптимальное решение для эффективного и высокоточного контроля качества, обратного инжиниринга и ускорения разработки продукции.
| Тип | Trackscan - Sharp 49 | |
| Режим сканирования | Ультра - Быстрое сканирование | 21 синие лазерные кресты |
| Гипертонное сканирование | 7 синих параллельных лазерных линий | |
| Глубокое - Сканирование дыры | 1 синяя лазерная линия | |
| Точность(1) | До 0,025 мм (0,0009 дюйма) | |
| Скорость измерения до | 2600 000 измерений/с | |
| Зона сканирования до | 500 мм × 600 мм (19,7 дюйма × 23,6 дюйма) | |
| Лазерный класс | Классⅱ (Глаз - Безопасно) | |
| Разрешение до | 0,020 мм (0,0008 дюйма) | |
| Объемная точность(2) | 10,4 м³ (расстояние отслеживания 3,5 м) | 0,049 мм (0,0019 дюймов) |
| 28,6 м³ (расстояние отслеживания 5,0 м) | 0,067 мм (0,0026 дюйма) | |
| 49,0 м³ (расстояние отслеживания 6,0 м) | 0,089 мм (0,0035 дюйма) | |
| Расстояние отслеживания на I - трекер | 6000 мм (236,2 дюйма) | |
| Объемная точность (с системой фотограмметрии MSCAN) | 0,044 мм + 0,012 мм/м (> 6 м) (0,0017 в + 0,00014 дюйма/фут) |
|
| Точность положения отверстия | 0,050 мм (0,0020 дюйма) | |
| Пиксели камеры I - Tracker | 25 МП | |
| Стоять - вне расстояния | 300 мм (11,8 дюйма) | |
| Глубина поле | 400 мм (15,7 дюйма) | |
| Диапазон размер (рекомендуется) | 0,1 м - 12 м (3,9 в - 472,4 дюйма) | |
| Диапазон рабочей температуры | 0 - 45 ° C (32 ℉ - 113 ℉) | |
| Рабочая диапазон влажности (не - Конденсирование) | 10 - 90% RH | |
| Интерфейс режим | USB 3.0, сетевой интерфейс | |
| Сертификация | CE, Rohs, Weee | |
| Патенты | CN106500627B, CN106500628B, CN206132003U, CN2048544633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN1064038BREP CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN111694665A, CN214375417U, CN214379242U, CN214379241U, CN2141414U, CN214379241U, CN2141414U, CN214379241U, CN21414 CN109000582B, CN112802002B, CN210567185U, CN211121096U,CN114001671B, CN114001696B, CN114554025B, CN114205483B, CN113514008A, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, CN218411072U, CN115325959B, CN218103238U, CN218103220U, CN113670202A, CN1137666083A, CN113670202A, CN1137666083A, CN1141414A1414141414141414141418A, CN113670202 CN114627249B, CN115493514A, CN115493512A, CN115451862A, US114933326B2, CN115695763B, CN115690333A, CN307756797S, CN218584444U, CN307756797S, CN218584444u | |
|
(1) ISO 17025 Аккредитован: на основе VDI/VDE 2634 Часть 3 Стандарт и спецификация JJF 1951, оценка Производительность зондирования (размер) (PS). |
||
-
Скорость сканирования, точек/с2600000
-
Точность, мм0,025
