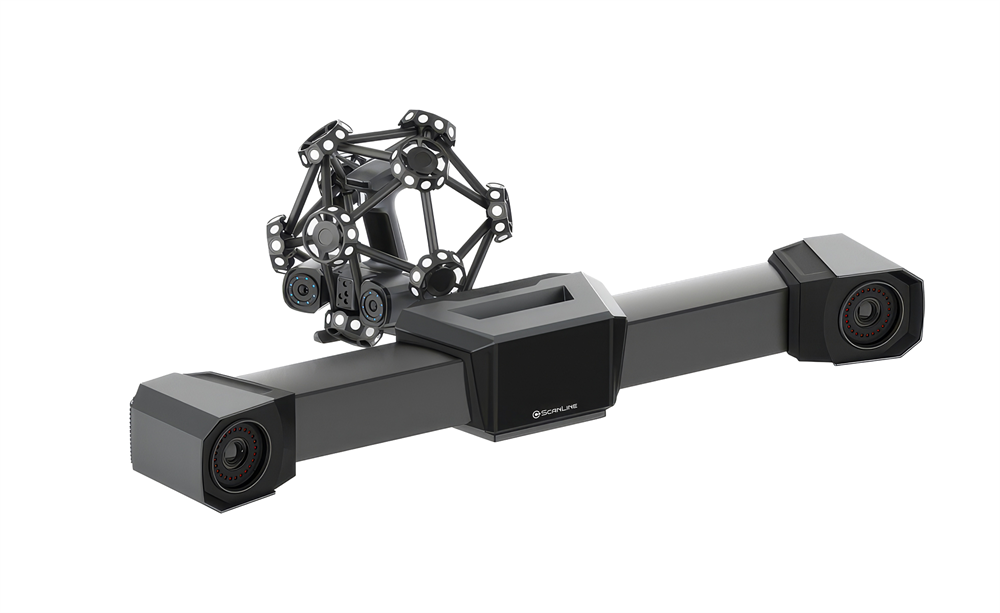

Система оптическая координатно-измерительная ScanLine TrackerScan Pro W
TrackerScan Pro W – беспроводная оптическая КИМ-система с увеличенной зоной сканирования
Инновационная мобильность и расширенные возможности
TrackerScan Pro W представляет собой беспроводную систему динамического трекинга для 3D-сканирования, обеспечивающую повышенную производительность по сравнению с классическими моделями серии TrackerScan Pro. Сохраняя ключевые преимущества – работу без маркеров и гарантированную высокую точность – система предлагает значительные усовершенствования, включая автономное питание и увеличенную зону сканирования.
Основные технические преимущества
-
Беспроводная работа – полная свобода перемещения без ограничений кабелей.
-
Увеличенный радиус действия – поле зрения 8,6 м и объем сканирования 206,7 м³, что минимизирует количество перестановок при работе с крупногабаритными объектами.
-
Видеограмметрия (VPG) – запатентованная технология, исключающая необходимость использования кодированных маркеров. Позиционирование контролируется в реальном времени, обеспечивая стабильную точность даже для масштабных измерений.
-
Высокая точность – метрологическая достоверность данных, подтверждённая сертификацией.
Опциональный щуп FreeProbe
-
Позволяет выполнять точечные измерения в труднодоступных зонах без построения полигональной сетки.
-
Эргономичный и прочный корпус, адаптированный для промышленной эксплуатации.
-
Полная интеграция с ПО для контроля качества (включая PolyWorks, Control X и др.).
Применение
Система оптимальна для задач, требующих высокой точности в условиях крупных производственных объектов:
-
Контроль геометрии в авиа- и машиностроении.
-
Мониторинг состояния конструкций в энергетике и железнодорожной отрасли.
-
Обратный инжиниринг и цифровая архивация промышленных объектов.
TrackerScan Pro W – современное решение для бескомпромиссных измерений в условиях реального производства.
Для получения технической спецификации и тестовых измерений обратитесь к нашим специалистам.
Технические характеристики:
| Производитель | ScanLine |
| Страна производитель | Россия |
| Вес нетто | Trak W: 8.4 кг | TE25W: 1.62 кг; Щуп: 0.5 кг |
| Габариты | Trak W: 1023 х 198 х 126 | TE25W: 281 х 283 х 290; Щуп: 90 х 150 х 450 |
| Зона сканирования | 650 мм x 580 мм |
| Интерфейсы | USB 3.0, IEEE802.11n/ac, IEEE802.3ab |
| Источник света | Трекер TrackerScan Pro W: инфракрасный светодиод; Сканер TE25: 50 перекрестных лазерных линий, 7 параллельных лазерных линий, одиночная лазерная линия |
| Рабочее расстояние | 300 мм (HD сканирование 200 мм) |
| Скорость сканирования | Сканер TE25: до 5 500 000 точек/с, Щуп: 100 измерений в секунду |
| Точность | Объемная точность: 0.046 мм (дистанция: 3.5 м; рабочий объем: 15.6 м3）/ 0.063мм（дистанция: 5 м; рабочий объем: 45 м3）/ 0.088мм（дистанция:6 м; рабочий объем: 76 м3）/ 0.127мм（дистанция: 7.2 м; рабочий объем: 128 м3), Щуп: 0.020 мм, С использованием встроенной фотограмметрии ±(0,039+0,012·L) |
| Форматы файлов | .stl, .asc, .3mf |
| Особенности | Тип подключения: проводное и беспроводное, Диапазон измерений геометрических размеров объектов лазерным сканером при использовании трекера , мм : 15,6 м3: от 10 до 3500/ 45 м3: от 10 до 5000/ 76 м3: от 10 до 6000/ 128 м3:от 10 до 7200/ 206,7 м3: от 10 до 8600, Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм: 15,6 м3: 0,046/ 45 м3: от 10,063/ 76 м3: 0,088/ 128 м3: 0,127/ 206,7 м3: 0,146 |
| Глубина сканирования | 400 мм |
| Класс лазера | Синий лазер класса ll (безопасен для глаз человека) |
| Рабочая температура | от -10 до +45°C |
| Сертификация | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Фотограмметрия | Встроенная |
-
Скорость сканирования, точек/с5500000
-
Точность, мм0,046
