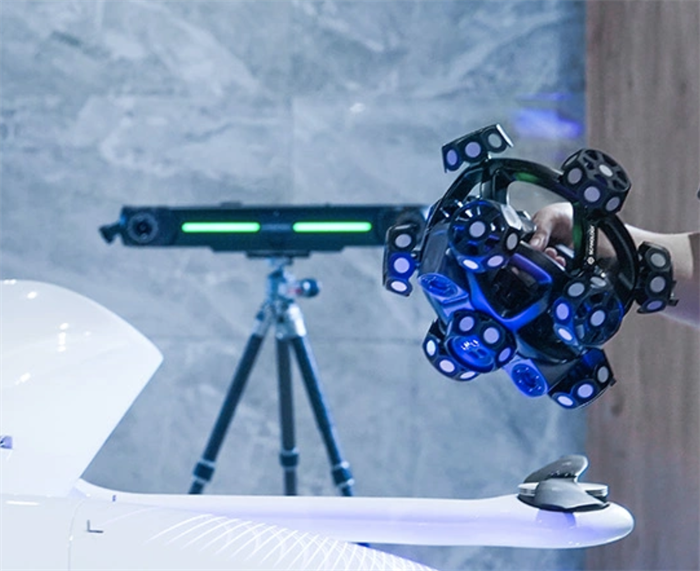

Система оптическая координатно-измерительная Scantech NimbleTrack Gen2
NimbleTrack Gen2
Интеллектуальный ручной 3D-сканер нового поколения - полностью беспроводной и мобильный
Ключевые особенности:
-
Искусственный интеллект и глубокое обучение: «Мозг» сканера использует алгоритмы глубокого обучения для интеллектуального распознавания и обработки данных, обеспечивая исключительное качество сканирования.
-
Полностью автоматическая калибровка: Первый в мире ручной 3D-сканер с полностью автоматической калибровкой. Просто нажмите кнопку — сканер откалибруется самостоятельно за 2 минуты, обеспечивая готовность к работе в любое время и в любом месте.
-
Видеопоследовательность в 3D (Video 3D): Режим, позволяющий сканировать динамические объекты в реальном времени, как будто вы снимаете 3D-видео. Идеально подходит для захвата движений или быстрого сканирования сложных поверхностей.
-
Встроенный инерционный измерительный блок (IMU): Датчик IMU значительно повышает стабильность и скорость отслеживания, позволяя confidently сканировать даже объекты с плохой оптикой или сплошным цветом.
Преимущества для пользователя:
-
Простота использования: Интуитивно понятный интерфейс и автоматическая калибровка делают его идеальным для специалистов любого уровня подготовки.
-
Портативность и автономность: Легкий и компактный дизайн, не требует стационарной установки или громоздких ПК. Работайте непосредственно на объекте.
-
Универсальность: Эффективно сканирует блестящие, черные и сложные поверхности, с которыми часто не справляются другие сканеры.
-
Эффективность: Высокая скорость и превосходное качество данных сокращают время проектов и затраты на постобработку.
Области применения:
-
Обратный инжиниринг (реверс-инжиниринг)
-
Контроль качества (CAV)
-
Прототипирование
-
Цифровое архивирование
-
Медицина и ортопедия
-
CAD/CAM
Комплектация:
-
Сканер NimbleTrack Gen2
-
Встроенный вычислительный блок с сенсорным экраном
-
ПО для сканирования и обработки
-
Аксессуары для калибровки и питания
Технические характеристики NimbleTrack Gen2
| Параметр | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 |
|---|---|---|
| Тип | C-серия | E-серия |
| Режимы сканирования | Сверхбыстрое сканирование (54 синие лазерные линии) Гиперточное сканирование (17 параллельных синих линий) Сканирование глубоких отверстий (1 доп. синяя линия) Сканирование больших площадей (54 синие лазерные линии) Адаптивная фотограмметрия |
Сверхбыстрое сканирование (54 синие лазерные линии) Гиперточное сканирование (17 параллельных синих линий) Сканирование глубоких отверстий (1 доп. синяя линия) Сканирование больших площадей (54 синие лазерные линии) Адаптивная фотограмметрия |
| Точность (только сканер)¹ | До 0,020 мм | До 0,020 мм |
| Точность системы¹ | До 0,025 мм | До 0,025 мм |
| Дистанция отслеживания на i-Tracker | 3500 мм | 4200 мм |
| Объемная точность¹ | 3,5 м: 0,060 мм 4,2 м: / |
3,5 м: 0,059 мм 4,2 м: 0,072 мм |
| С фотограмметрической системой² | 0,044 мм + 0,012 мм/м | 0,044 мм + 0,012 мм/м |
| Только трекер² | 0,072 мм + 0,012 мм/м | 0,072 мм + 0,012 мм/м |
| Точность позиционирования отверстий | 0,050 мм | 0,050 мм |
| Класс лазера | Класс II (безопасен для глаз) | Класс II (безопасен для глаз) |
| Разрешение | До 0,020 мм | До 0,020 мм |
| Рабочее расстояние | 300 мм | 300 мм |
| Глубина резкости | 400 мм | 400 мм |
| Область сканирования | До 500 × 600 мм | До 500 × 600 мм |
| Частота кадров | 120 к/с | 120 к/с |
| Скорость измерений | До 6 630 000 изм./с | До 6 630 000 изм./с |
| Габариты i-Scanner | 252 × 195 × 260 мм | 252 × 195 × 260 мм |
| Вес i-Scanner | Чистый вес: 1,3 кг С батареей и модулем Wi-Fi: 1,4 кг |
Чистый вес: 1,3 кг С батареей и модулем Wi-Fi: 1,4 кг |
| Габариты i-Tracker | 570 × 87 × 94 мм | 570 × 87 × 94 мм |
| Вес i-Tracker | Чистый вес: 2,2 кг С батареей и модулем Wi-Fi: 2,6 кг |
Чистый вес: 2,2 кг С батареей и модулем Wi-Fi: 2,6 кг |
| Размер кейса | 1000 × 425 × 280 мм | 1000 × 425 × 280 мм |
| Форматы вывода | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др. | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др. |
| Рабочая температура | от -10°C до 40°C | от -10°C до 40°C |
| Влажность | 10-90% (без конденсата) | 10-90% (без конденсата) |
| Беспроводные режимы | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Многотрекерное отслеживание, Контроль кромок | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Многотрекерное отслеживание, Контроль кромок |
| Стандарт Wi-Fi | Wi-Fi 6, 802.11a/b/g/n/ac | Wi-Fi 6, 802.11a/b/g/n/ac |
| Интерфейсы | USB3-B, Gigabit Ethernet | USB3-B, Gigabit Ethernet |
-
Скорость сканирования, точек/с6630000
-
Точность, мм0,02
