Трекер AM.TECH TrackScan P542

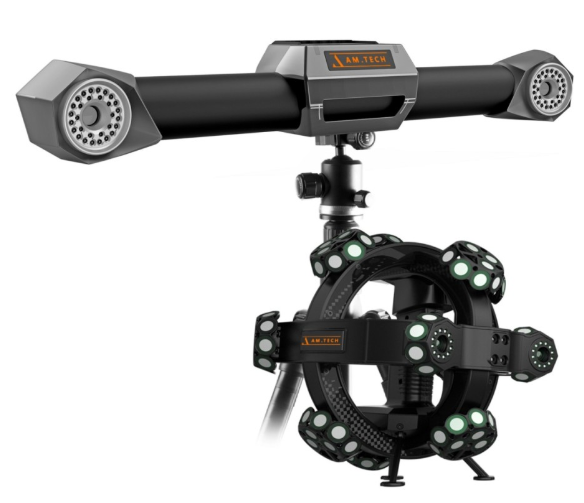

Оптический трекер AM.TECH TrackScan P542 - передовое решение для 3D-сканирования и прецизионных измерений
AM.TECH TrackScan P542 представляет собой инновационную систему для бесконтактного 3D-сканирования и высокоточных метрологических измерений. Этот лазерный трекер нового поколения разработан для контроля качества, обратного инжиниринга и цифровизации производственных процессов.
Ключевые преимущества для промышленного 3D-сканирования:
-
Точность сканирования до 25 микрон
-
Объемная точность 0,060 мм (для 10,4 м³) и 0,075 мм (для 18,0 м³)
-
Фотограмметрическая система MSCAN L15 с точностью 0,044 + 0,012 мм/м
-
Высокое разрешение 20 микрон для детализированного 3D-сканирования поверхностей
Технологические особенности:
✔ Беспроводной щуп i-Probe/i-Probe 500 с повторяемостью 0,03 мм
✔ Оптическое трекирование движущихся объектов
✔ Цифровая обработка облаков точек
✔ Промышленный дизайн для сложных условий эксплуатации
Применение в цифровом производстве:
-
Контроль геометрии крупногабаритных деталей
-
Обратный инжиниринг сложных поверхностей
-
3D-сканирование для аддитивного производства
-
Верификация CAD-моделей
-
Контроль качества сварных швов и конструкций
Преимущества для промышленности:
-
Сокращение времени контрольно-измерительных операций
-
Повышение точности цифровых двойников
-
Оптимизация процессов автоматизированного производства
-
Интеграция с CAD/CAM системами
Комплексное метрологическое решение включает:
-
Основной трекирующий модуль
-
Набор прецизионных отражателей
-
Программное обеспечение для обработки облаков точек
-
Мобильную систему транспортировки
Профессиональная поддержка:
-
Бесплатные демонстрации оборудования
-
Обучение работе с системой
-
Техническое сопровождение
-
Поставки во все регионы РФ
Для тестового 3D-сканирования ваших деталей или получения коммерческого предложения обращайтесь:
📧01@titan-3d.ru
📞 +7 (952) 243 77 75
TrackScan P542 - это современное российское решение для промышленной цифровой метрологии, сочетающее высокую точность и производительность для задач индустрии 4.0.
Технические характеристики трекера AM.TECH TrackScan P542
|
Точность, мм |
до 0,025 |
|
Объемная точность, мм/м |
10,4 м3-0,060 мм |
|
Объемная точность с фотограмметрией MSCAN L15, мм/м |
0,044 + 0,012 |
|
Доверительная вероятность |
0,95 |
|
Возможность работы со щупом |
i-Probe/ i-Probe 500, повторяемость в одной точке 0,03 |
|
Разрешение, мм |
0,020 |
|
Скорость измерений, точек/сек |
2 200 000 |
|
Область сканирования (поле зрения), мм |
500х600 |
|
Оптимальное расстояние до объекта, мм |
300 |
|
Источник излучения |
сверхбыстрое сканирование: 17 синих лазерных крестов (34 линии) |
|
Глубина резкости, мм |
400 |
|
Размеры измеряемого объекта, м |
0,1-8 (рекомендуемый) |
|
Габариты, мм |
1100х170х180 (трекер) |
|
Температура окружающей среды, °C |
от -10 до +40 |
|
Наличие в реестре средств измерений |
нет |
|
Класс лазера (безопасность для глаз) |
Класс II (безопасно для глаз) |
-
Скорость сканирования, точек/с2200000
-
Точность, мм0,044+0,012
