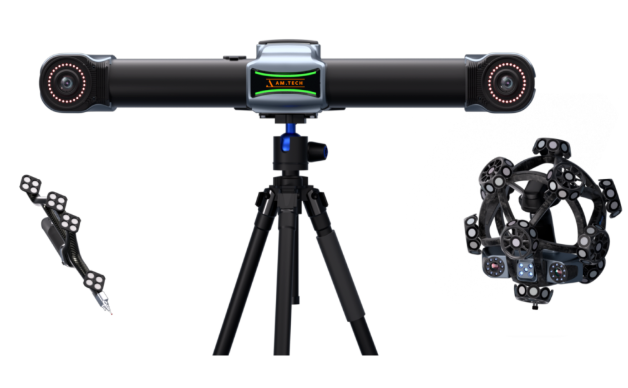

Трекер AM.TECH TrackScan Sharp S
AM.TECH TrackScan Sharp S – инновационная система для прецизионного 3D-сканирования крупногабаритных объектов
Профессиональное решение для промышленной метрологии и реверс-инжиниринга
Компания AM.TECH представляет новое поколение оптических трекеров – TrackScan Sharp S. Эта высокотехнологичная система 3D-сканирования сочетает беспрецедентную точность измерений с возможностью работы на больших производственных площадях.
Ключевые преимущества для промышленного 3D-сканирования
🔹 Высшая метрологическая точность
-
Разрешение сканирования: 0,020 мм
-
Точность измерений: до 0,025 мм
-
Объемная точность: от 0,048 мм (10,4 м³) до 0,159 мм (109,7 м³)
🔹 Экстремальная производительность
-
Скорость сканирования: 4,86 млн точек/сек – оптимально для контроля геометрии сложных поверхностей
-
Рабочая зона: до 135 м³ с расстоянием сканирования 8,5 метров
🔹 Передовые технологии обработки данных
-
Встроенные 25-мегапиксельные промышленные камеры
-
Поддержка фотограмметрии MSCAN L15 (точность 0,044 мм + 0,012 мм/м)
-
Беспроводная передача данных и автономное питание
🔹 Универсальность измерений
-
Совместимость с контактными щупами i-Probe/i-Probe 500
-
Возможность бесконтактного 3D-сканирования поверхностей
Применение в промышленности
✅ Аэрокосмическая отрасль – контроль крупногабаритных конструкций
✅ Энергетическое машиностроение – измерения турбин и роторов
✅ Тяжелое промышленное оборудование – реверс-инжиниринг и контроль геометрии
✅ Автомобилестроение – сканирование кузовных элементов и оснастки
Техническое оснащение
-
Промышленные камеры с edge-вычислениями
-
Гибкая система позиционирования
-
Защищенное программное обеспечение для обработки данных 3D-сканирования
Комплексные решения для вашего производства
Компания Titan 3D осуществляет поставки AM.TECH TrackScan Sharp S по всей России. Наши специалисты готовы:
-
Провести демонстрацию оборудования
-
Подобрать оптимальную конфигурацию под ваши задачи
-
Обеспечить полное сопровождение
📞 8 952 243 77 75
📧 01@titan-3d.ru
Технические характеристики трекера AM.TECH TrackScan Sharp S
|
Точность, мм |
до 0,025 мм |
|
Объемная точность, мм/м |
10,4 м куб - 0,048;объем 90 м куб - 0,128; |
|
Объемная точность с фотограмметрией MSCAN L15, мм/м |
0,044 мм + 0,012 мм/м (с MSCAN) |
|
Доверительная вероятность |
0,95 |
|
Возможность работы со щупом |
i-Probe/ i-Probe 500, повторяемость в одной точке 0,25 мм |
|
Разрешение, мм |
до 0,020 мм |
|
Скорость измерений, точек/сек |
4 860 000 |
|
Область сканирования (поле зрения), мм |
800 х 700 мм |
|
Оптимальное расстояние до объекта, мм |
300 мм |
|
Источник излучения |
сверхбыстрое сканирование: 81 синяя перекрестная лазерная линия, 17 синих параллельных лазерных линий, 1 синяя лазерная линия для глубоких отверстий |
|
Глубина резкости, мм |
400 мм |
|
Размеры измеряемого объекта, м |
0,1-12 (рекоменд.) |
|
Температура окружающей среды, °C |
от -10 до +45 |
|
Наличие в реестре средств измерений |
Да |
|
Вес, кг. |
6,8 (Трекер) 1,7 (Сканер) |
|
Внешние габариты, мм |
1003х157х150 (Трекер); 298х287х230 (Сканер) |
-
Скорость сканирования, точек/с4860000
-
Точность, мм0,044+0,012
