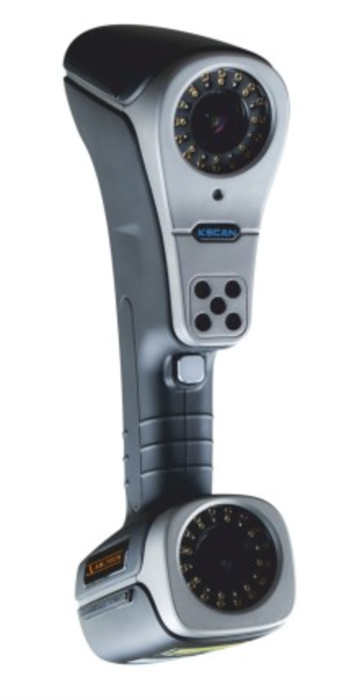

3D сканер Scanology KSCAN Magic
3D-сканер Scanology KSCAN Magic: Универсальное и высокоточное решение
KSCAN Magic — это передовая комбинированная 3D-сканирующая система, объединяющая инновационные инфракрасные и синие лазерные технологии. С пятью автоматизированными режимами работы она обеспечивает беспрецедентную гибкость для задач любого масштаба и сложности — от крупногабаритных объектов до микроскопических деталей с разрешением до 0,010 мм. Аппарат внесен в Государственный реестр средств измерений РФ.
Основные возможности и преимущества:
-
Пять интеллектуальных режимов сканирования в одном устройстве:
-
Крупногабаритное сканирование (инфракрасный лазер) — площадь до 1440×860 мм.
-
Высокоскоростное сканирование (синий лазерный крест).
-
Сверхточное сканирование (синий параллельный лазер) для фиксации мельчайших деталей.
-
Сканирование глубоких полостей и труднодоступных зон (одиночный синий лазер).
-
Встроенная фотограмметрия для повышения глобальной точности при работе с крупными объектами (зона до 3760×3150 мм).
-
-
Революционная производительность: Максимальная скорость захвата данных достигает 1 650 000 измерений/с (KSCAN Magic II), что значительно ускоряет процесс контроля и выпуска продукции.
-
Эталонная точность и детализация: Высочайшее разрешение (до 0,010 мм) и объемная точность, подтвержденные сертификацией по стандарту ISO 17025 (VDI/VDE 2634). Возможность оснащения портальным щупом для прецизионного контактного измерения.
-
Комплексное ПО ScanViewer: Мощное программное обеспечение для полного цикла работ — от 3D-сканирования и контроля (сравнение с CAD, анализ по GD&T, построение цветовых карт отклонений) до реверс-инжиниринга, прототипирования и 3D-визуализации.
Сводные технические характеристики:
| Параметр | KSCAN Magic | KSCAN Magic II |
|---|---|---|
| Точность | 0,020 мм | 0,020 мм |
| Скорость сканирования | До 1 350 000 изм./с | До 1 650 000 изм./с |
| Лазерные линии (всего) | 41 | 45 |
| Область сканирования (лазер) | До 1440 × 860 мм | До 1440 × 860 мм |
| Объемная точность | 0,015 мм + 0,030 мм/м | 0,015 мм + 0,030 мм/м |
Дополнительные опции: Интеллектуальный модуль контроля кромок, модуль для контроля труб, маркерная система MSCAN для повышенной точности на больших объемах.
KSCAN Magic — это универсальное цифровое решение для контроля качества, реверс-инжиниринга и исследований, обеспечивающее кристальную детализацию и максимальную эффективность в производстве и разработке.
-
Скорость сканирования, точек/с1650000
-
Точность, мм0,015+0,02
