Измерительные руки PMT ALPHA ARM серия M

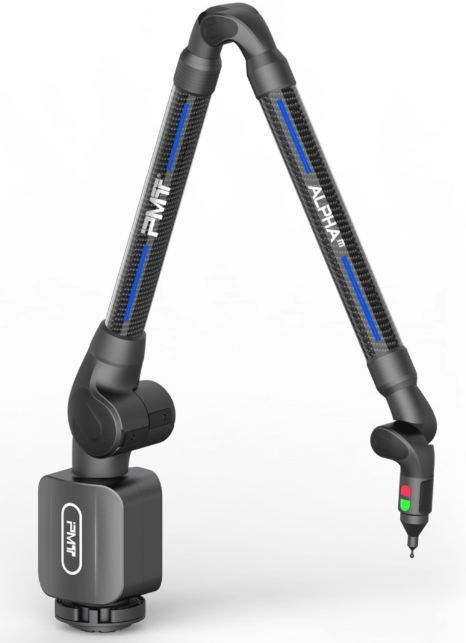

Измерительные манипуляторы PMT ALPHA ARM серии M
6-осевые и 7-осевые измерительные манипуляторы ALPHA M – это экономичное и надежное решение для контроля геометрии на производстве. Они поддерживают подключение 3D-сканера LLP, что расширяет их функциональные возможности.
Эта модель – оптимальный выбор для предприятий, которые ищут доступную и точную измерительную систему для контроля качества, снижения затрат и оптимизации производственных процессов за счет детального анализа технологических операций.
Ключевые преимущества:
✔ Встроенная система противовеса
✔ Увеличенная емкость аккумулятора с высокой энергоэффективностью
✔ Эргономичный дизайн с симметричными плечами
✔ Высокоскоростное соединение Wi-Fi
✔ Углеволокно аэрокосмического класса
✔ Инновационные технологии в области измерений
Производитель – PMT Technologies: 20 лет в сфере 3D-технологий
PMT Technologies – ведущий разработчик передовых 3D-решений. Научные центры компании расположены в Японии и Германии, а производственные мощности – в Китае.
С 20-летним опытом в создании измерительных систем, PMT сочетает немецкие стандарты качества с мировыми требованиями. Компания делает инновационные 3D-технологии доступными для предприятий по всему миру.
Почему PMT?
🔹 Технологии немецкого уровня
🔹 Международная команда экспертов
🔹 Профессиональная сервисная поддержка
Где купить измерительный манипулятор PMT ALPHA ARM?
Наши менеджеры помогут подобрать подходящую модель PMT ALPHA ARM или другое 3D-оборудование. Мы проводим бесплатные демонстрации и обучение для ваших сотрудников.
📩 Оставьте заявку на сайте, напишите нам на почту или позвоните по телефону, чтобы получить коммерческое предложение.
|
Диапазон измерений |
SPAT, мм |
Euni, мм |
Psize, мм |
Pform, мм |
Ldia, мм |
|
6-осевые |
|
|
|
|
|
| 1,5 м | 0,018 | +/-0,025 | 0,009 | 0,016 | 0,026 |
| 2,0 м | 0,020 | +/-0,028 | 0,010 | 0,018 | 0,032 |
| 2,5 м | 0,023 | +/-0,030 | 0,012 | 0,022 | 0,038 |
| 3,0 м | 0,034 | +/-0,042 | 0,016 | 0,032 | 0,052 |
| 3,5 м | 0,043 | +/-0,056 | 0,020 | 0,038 | 0,066 |
| 4,0 м | 0,052 | +/-0,066 | 0,024 | 0,044 | 0,083 |
| 4,5 м | 0,061 | +/-0,089 | 0,038 | 0,078 | 0,108 |
|
7-осевые |
|
|
|
|
|
| 1,5 м | - | - | - | - | - |
| 2,0 м | 0,022 | +/-0,030 | 0,012 | 0,022 | 0,040 |
| 2,5 м | 0,027 | +/-0,032 | 0,013 | 0,025 | 0,048 |
| 3,0 м | 0,042 | +/-0,053 | 0,020 | 0,035 | 0,078 |
| 3,5 м | 0,055 | +/-0,066 | 0,024 | 0,043 | 0,092 |
| 4,0 м | 0,065 | +/-0,082 | 0,029 | 0,048 | 0,102 |
| 4,5 м | 0,073 | +/-0,099 | 0,043 | 0,082 | 0,132 |
SPAT - повторяемость по точке при артикуляции
EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE - ошибка размера сферы по сравнению с номинальными значениями
LDIA - ошибка положения центра сферы
PFORM - ошибка формы сферы
Точность ALPHA ARM M с 3D-сканерами HD и SD
| Диапазон измерений | Точность со сканером HD, мм | Точность со сканером SD, мм |
| 2,0 м | 0,040 | 0,050 |
| 2,5 м | 0,045 | 0,055 |
| 3,0 м | 0,052 | 0,062 |
| 3,5 м | 0,065 | 0,076 |
| 4,0 м | 0,081 | 0,090 |
| 4,5 м | 0,131 | 0,139 |
Технические характеристики 3D-сканеров HD и SD
| Показатель | 3D-сканер HD | 3D-сканер SD |
| Точность | ±15 μm (2σ) | ±28μm (2σ) |
| Рабочее расстояние | 115 мм | 115 мм |
| Эффективная ширина сканирования | ближнее поле 80 мм; дальнее поле 150 мм | ближнее поле 80 мм; дальнее поле 150 мм |
| Точек в линии | макс. 4000 точек/линия | макс. 4000 точек/линия |
| Скорость сканирования | 1,2 млн точек/сек | 1,2 млн точек/сек |
| Лазер | Класс 2 | Класс 2 |
| Вес | 536 гр | 536 гр |
-
Диапазон измерений, м1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5
-
Точность, мм0,04
