Измерительные руки PMT ALPHA ARM серия EDU

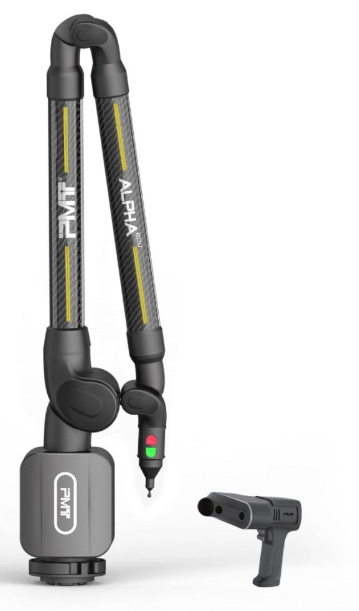

Координатные измерительные системы PMT ALPHA ARM серии EDU
6-осевые и 7-осевые измерительные манипуляторы ALPHA EDU – новое поколение портативных измерительных решений от PMT Technologies. Эта серия сочетает расширенную функциональность для метрологических задач с привлекательной ценой, включая возможность подключения 3D-сканера.
Система ALPHA ARM EDU обеспечивает высокую точность как при традиционных контактных измерениях щупом, так и при использовании лазерных сканеров HD/SD. Это оптимальное решение для предприятий, которым требуется современное, но экономичное оборудование для контроля качества и оптимизации производственных процессов.
Ключевые преимущества:
✔ Интегрированная система балансировки
✔ Увеличенное время автономной работы
✔ Эргономичный дизайн с симметричными рычагами
✔ Высокоскоростная беспроводная связь Wi-Fi
✔ Углеволокно аэрокосмического класса
✔ Лучшее соотношение цены и возможностей
PMT Technologies – 20 лет инноваций в 3D-измерениях
PMT Technologies – мировой лидер в разработке передовых измерительных технологий. Исследовательские центры компании расположены в Германии и Японии, производственные мощности – в Китае.
С 20-летним опытом в создании измерительных систем, PMT сочетает немецкие стандарты точности с международными требованиями, предлагая высокотехнологичные решения по доступной цене.
Почему выбирают PMT?
🔹 Технологии премиум-класса
🔹 Глобальная сеть экспертов
🔹 Комплексная сервисная поддержка
Где купить ALPHA ARM EDU?
Наши специалисты помогут подобрать оптимальную конфигурацию ALPHA ARM EDU или другое 3D-оборудование PMT. Мы предлагаем:
-
Демонстрацию возможностей оборудования
-
Обучение для вашей команды
📩 Для получения коммерческого предложения оставьте заявку на сайте, напишите нам или позвоните по указанному телефону.
|
Диапазон измерений |
SPAT, мм |
Euni, мм |
Psize, мм |
Pform, мм |
Ldia, мм |
|
6-осевые |
|
|
|
|
|
| 1,5 м | 0,050 | +/-0,065 | 0,027 | 0,053 | 0,068 |
| 2,0 м | 0,054 | +/-0,072 | 0,031 | 0,060 | 0,074 |
| 2,5 м | 0,063 | +/-0,081 | 0,036 | 0,068 | 0,090 |
| 3,0 м | 0,099 | +/-0,117 | 0,051 | 0,081 | 0,144 |
| 3,5 м | 0,135 | +/-0,144 | 0,063 | 0,104 | 0,176 |
| 4,0 м | 0,162 | +/-0,180 | 0,079 | 0,122 | 0,209 |
| 4,5 м | 0,200 | +/-0,216 | 0,086 | 0,155 | 0,230 |
|
7-осевые |
|
|
|
|
|
| 1,5 м | - | - | - | - | - |
| 2,0 м | 0,059 | +/-0,09 | 0,037 | 0,067 | 0,082 |
| 2,5 м | 0,071 | +/-0,091 | 0,040 | 0,073 | 0,102 |
| 3,0 м | 0,105 | +/-0,128 | 0,058 | 0,086 | 0,168 |
| 3,5 м | 0,146 | +/-0,159 | 0,071 | 0,111 | 0,195 |
| 4,0 м | 0,178 | +/-0,198 | 0,088 | 0,129 | 0,235 |
| 4,5 м | 0,221 | +/-0,238 | 0,099 | 0,162 | 0,261 |
SPAT - повторяемость по точке при артикуляции
EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE - ошибка размера сферы по сравнению с номинальными значениями
LDIA - ошибка положения центра сферы
PFORM - ошибка формы сферы
Точность ALPHA ARM EDU с 3D-сканерами HD и SD
| Диапазон измерений | Точность со сканером HD, мм | Точность со сканером SD, мм |
| 2,0 м | 0,079 | 0,094 |
| 2,5 м | 0,096 | 0,115 |
| 3,0 м | 0,128 | 0,146 |
| 3,5 м | 0,172 | 0,191 |
| 4,0 м | 0,199 | 0,221 |
| 4,5 м | 0,245 | 0,268 |
Технические характеристики 3D-сканеров HD и SD
| Показатель | 3D-сканер HD | 3D-сканер SD |
| Точность | ±15 μm (2σ) | ±28μm (2σ) |
| Лазер | синий | синий |
| Наличие отдельного контроллера | нет | нет |
| Минимальный шаг точек | 0,015 мм | 0,015 мм |
| Рабочее расстояние | 115 мм ± 55 мм | 115 мм ± 55 мм |
| Эффективная ширина сканирования | ближнее поле 80 мм; дальнее поле 150 мм | ближнее поле 80 мм; дальнее поле 150 мм |
| Точек в линии | макс. 4000 точек/линия | макс. 4000 точек/линия |
| Скорость сканирования | 1,2 млн точек/сек | 1,2 млн точек/сек |
| Класс безопасности лазера | Класс 2 | Класс 2 |
| Вес | 536 гр | 536 гр |
-
Диапазон измерений, м1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5
-
Точность, мм0,065
