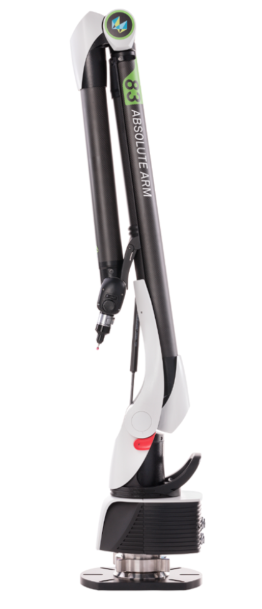

Измерительная рука Hexagon Absolute Arm 6-Axis
6-осевой измерительный манипулятор Absolute Arm от Hexagon MI
Absolute Arm 6-Axis — это высокотехнологичное решение для точного контроля геометрии изделий с повышенной производительностью. Система сочетает абсолютную мобильность (благодаря Wi-Fi подключению и автономному питанию) с профессиональными измерительными возможностями.
Ключевые преимущества:
-
Быстрая готовность к работе — абсолютные энкодеры в каждом шарнире исключают необходимость прогрева и повторной калибровки
-
Горячая замена щупов — запатентованная кинематическая система крепления с высокой повторяемостью
-
Удобство эксплуатации — облегченная конструкция с вращающимися рукоятками и системой Zero-G балансировки
-
Универсальность — поддержка около 100 аксессуаров для контактных и бесконтактных измерений
Расширенные возможности:
✔ 3D-сканирование — лазерный сканер HP-L-8.9 с технологией "летающей точки" для оцифровки сложных поверхностей
✔ Полная автономность — пакет Control Pack с Wi-Fi подключением и работой от аккумулятора
✔ Интеграция с лазерным трекером — создание мобильной измерительной системы для крупногабаритных объектов (до 160 м)
Технологические особенности:
-
Абсолютные датчики позиционирования
-
Легкие композитные материалы конструкции
-
Оптимизированная эргономика управления
-
Поддержка различных измерительных методик
Применение:
-
Контроль качества в производственных условиях
-
Обратный инжиниринг
-
Измерение крупногабаритных объектов
-
Контроль сложных поверхностей
Наши специалисты готовы:
-
Провести демонстрацию возможностей оборудования
-
Подобрать оптимальную конфигурацию системы
-
Оказать техническую поддержку
Для получения коммерческого предложения или организации тестовых измерений свяжитесь с нами любым удобным способом. Предлагаем комплексные решения для метрологического контроля любой сложности.
Технические характеристики, сертификация по ISO 10360
| 83 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | Bec |
| 8312-6 | 1.49 м | ± 0.024 мм | 0.010 мм | 0.021 мм | 0.018 мм | 12.0 кг | |
| 8320-6 | 2.23 м | ± 0.040 мм | 0.013 мм | 0.042 мм | 0.026 мм | 7.8 кг | |
| 8325-6 | 2.73 м | ± 0.046 мм | 0.020 мм | 0.053 мм | 0.038 мм | 8.1 кг | |
| 8330-6 | 3.23 м | ± 0.067 мм | 0.029 мм | 0.071 мм | 0.054 мм | 8.4 кг | |
| 8335-6 | 3.73 м | ± 0.085 мм | 0.038 мм | 0.090мм | 0.063 мм | 8.7 кг | |
| 8340-6 | 4.23 м | ± 0.100 мм | 0.046 мм | 0.105 мм | 0.077 мм | 9.0 кг | |
| 8345-6 | 4.73 м | ± 0.120 мм | 0.052 мм | 0.110 мм | 0.086 мм | 9.3 кг |
| 85 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | Bec |
| 8512-6 | 1.49 м | ± 0.019 мм | 0.006 мм | 0.016 мм | 0.012 мм | 12.2 кг | |
| 8520-6 | 2.23 м | ± 0.023 мм | 0.008 мм | 0.030 мм | 0.017 мм | 8.0 кг | |
| 8525-6 | 2.73 м | ± 0.028 мм | 0.010 мм | 0.035 мм | 0.020 мм | 8.3 кг | |
| 8530-6 | 3.23 м | ± 0.042 мм | 0.015 мм | 0.053 мм | 0.030 мм | 8.6 кг | |
| 8535-6 | 3.73 м | ± 0.055 мм | 0.020 мм | 0.069 мм | 0.040 мм | 8.9 кг | |
| 8540-6 | 4.23 м | ± 0.067 мм | 0.024 мм | 0.085 мм | 0.045 мм | 9.2 кг | |
| 8545-6 | 4.73 м | ± 0.080 мм | 0.028 мм | 0.102 мм | 0.050 мм | 9.5 кг |
| 87 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | Bec |
| 8725-6 | 2.73 м | ± 0.026 мм | 0.009 мм | 0.032 мм | 0.018 мм | 8.3 кг | |
| 8730-6 | 3.23 м | ± 0.039 мм | 0.014 мм | 0.048 мм | 0.028 мм | 8.6 кг | |
| 8735-6 | 3.73 м | ± 0.052 мм | 0.018 мм | 0.064 мм | 0.037 мм | 8.9 кг | |
| 8740-6 | 4.23 м | ± 0.063 мм | 0.022 мм | 0.079 мм | 0.041 мм | 9.2 кг | |
| 8745-6 | 4.73 м | ± 0.074 мм | 0.026 мм | 0.094 мм | 0.046 мм | 9.5 кг |
EUNI1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
-
Диапазон измерений, м1,49, 2,23, 2,73, 3,23, 3,73, 4,23, 4,73
-
Точность, мм0,24
