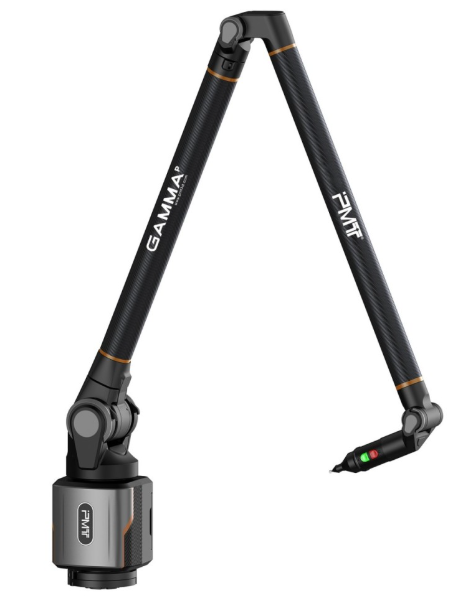

Измерительные руки PMT GAMMA ARM серия P
Измерительные руки PMT GAMMA ARM серии P с инновационной 8-осевой технологией
PMT GAMMA ARM серии P представляет собой передовое решение для высокоточных портативных измерений. Ее ключевая особенность – интегрируемая 8-я ось, которая создает замкнутую измерительную систему без необходимости использования поворотных столов. Это решение обеспечивает:
-
Полную совместимость с ПО без дополнительных обновлений
-
Реальное вращение детали относительно измерительной руки
-
Доступ к труднодоступным элементам благодаря стабильной платформе
-
Сокращение времени измерений до 50%
Революционные преимущества системы:
✔ Первая в мире технология внешней развязки и встроенной балансировки
✔ Улучшенная стабильность и сниженный вес конструкции
✔ Оптимизированная оптика для повышенной точности сканирования
✔ Интеллектуальные функции:
-
Режим защиты глаз с регулируемым лазером
-
Сканирование под 90° с верхним позиционированием
-
Мультирежимное сканирование для разных задач
-
Усовершенствованный термоконтроль
Почему выбирают PMT GAMMA ARM?
▸ Самая стабильная и надежная система в своем классе
▸ Рекордно низкое энергопотребление
▸ Эргономичный дизайн с уменьшенной нагрузкой на оператора
Компания TITAN 3D – официальный поставщик оборудования PMT. Мы предлагаем:
✅ Бесплатную демонстрацию возможностей
✅ Профессиональное обучение работе с системой
✅ Полное сопровождение при вводе в эксплуатацию
Оставьте заявку на сайте, по email или телефону, чтобы получить индивидуальное коммерческое предложение и технические консультации.
Переход на новый уровень прецизионных измерений с PMT GAMMA ARM!
Спецификация лазерного сканера
|
Серия |
GH |
GS |
|
|
Точность |
15 |
28 |
|
|
Фокусное расстояние |
Большая область |
220 мм |
|
|
Средняя область |
157 мм |
||
|
Маленькая область |
110 мм |
||
|
Ширина сканирования |
Большая область |
150 мм |
|
|
Средняя область |
110 мм |
||
|
Маленькая область |
80 мм |
||
|
Глубина области сканирования |
110 мм |
||
|
Точек в линию |
4000 |
||
|
Частота сканирования |
300 |
||
|
Скорость сбора точек |
1200000/с |
||
|
Тип лазера |
450нм, 2 класс |
||
|
Вес |
435 г. |
||
Измерительный диапазон рук PMT GAMMA ARM
|
Диапазон |
L1 |
L2 |
|
1.5 м |
375 мм (14.76) |
375 мм (14.76) |
|
2 м |
500 мм (19.69) |
500 мм (19.69) |
|
2.5 м |
625 мм (24.61) |
625 мм (24.61) |
|
3 м |
750 мм (29.53) |
750 мм (29.53) |
|
3.5 м |
875 мм (34.45) |
875 мм (34.45) |
|
4 м |
1000 мм (39.37) |
1000 мм (39.37) |
|
4.5 м |
1125 мм (44.29) |
1125 мм (44.29) |
Спецификация измерительных рук PMT GAMMA ARM
| Диапазон | SPAT | EUNI | PSIZE | P FORM | LDIA | |||||
| 6-Axis | 7-Axis | 6-Axis | 7-Axis | 6-Axis | 7-Axis | 6-Axis | 7-Axis | 6-Axis | 7-Axis | |
| 1.5м | 0.012мм | 0.015мм | 0.022мм | 0.023мм | 0.007мм | 0.008мм | 0.012мм | 0.018мм | 0.024мм | 0.038мм |
| 2.0м | 0.016мм | 0.018мм | 0.024мм | 0.025мм | 0.008мм | 0.010мм | 0.015мм | 0.019мм | 0.030мм | 0.042мм |
| 2.5м | 0.018мм | 0.020мм | 0.026мм | 0.028мм | 0.009мм | 0.011мм | 0.018мм | 0.022мм | 0.032мм | 0.046мм |
| 3.0м | 0.026мм | 0.032мм | 0.038мм | 0.047мм | 0.012мм | 0.016мм | 0.025мм | 0.032мм | 0.045мм | 0.071мм |
| 3.5м | 0.036мм | 0.043мм | 0.052мм | 0.057мм | 0.016мм | 0.020мм | 0.034мм | 0.039мм | 0.060мм | 0.091мм |
| 4.0м | 0.045мм | 0.054мм | 0.063мм | 0.073мм | 0.020мм | 0.026мм | 0.038мм | 0.044мм | 0.075мм | 0.112мм |
| 4.5м | 0.055мм | 0.065мм | 0.080мм | 0.095мм | 0.028мм | 0.036мм | 0.050мм | 0.065мм | 0.101мм | 0.132мм |
SPAT – тест перемещения руки по одной точке
Euni – ошибка расстояние между двумя точками в сравнении с номинальными значениями
Psize – ошибка определения размера сферы в сравнении с номинальным значением
Pform – погрешность формы сфера контактным методом
LDIA – ошибка определения положения центра сферы (диаметр сферической зоны в котором содержатся центра всех сфер, измеренных в разных положениях рук)
Точность - Контактные измерения (Рука PMT + 8-я ось)
|
Диапазон |
GAMMA P | GAMMA M | GAMMA E | |||
| 6-осевая + 8-я ось | 7-осевая + 8-я ось | 6-осевая + 8-я ось | 7-осевая + 8-я ось | 6-осевая + 8-я ось | 7-осевая + 8-я ось | |
| 1.5м | 0.024мм | 0.038мм | 0.028мм | 0.043мм | 0.038мм | 0.048мм |
| 2.0м | 0.030мм | 0.042мм | 0.032мм | 0.047мм | 0.041мм | 0.052мм |
| 2.5м | 0.032мм | 0.046мм | 0.037мм | 0.051мм | 0.050мм | 0.058мм |
| 3.0м | 0.045мм | 0.071мм | 0.051мм | 0.073мм | 0.080мм | 0.091мм |
| 3.5м | 0.060мм | 0.091мм | 0.066мм | 0.094мм | 0.098мм | 0.115мм |
| 4.0м | 0.075мм | 0.112мм | 0.083мм | 0.120мм | 0.116мм | 0.140мм |
| 4.5м | 0.101мм | 0.132мм | 0.108мм | 0.137мм | 0.128мм | 0.158мм |
Контактные измерения (Рука PMT + 8-ось): согласно ISO 10360-12; определяемая ошибка LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.
Точность - Измерение бесконтактным методом (ScanArm)
|
Диапазон |
GAMMA P | GAMMA M | GAMMA E | |||
| GH | GS | GH | GS | GH | GS | |
| 1.5м | 0.035мм | 0.040мм | 0.038мм | 0.045мм | 0.045мм | 0.050мм |
| 2.0м | 0.038мм | 0.043мм | 0.040мм | 0.050мм | 0.051мм | 0.058мм |
| 2.5м | 0.042мм | 0.048мм | 0.045мм | 0.055мм | 0.057мм | 0.065мм |
| 3.0м | 0.047мм | 0.055мм | 0.052мм | 0.062мм | 0.065мм | 0.075мм |
| 3.5м | 0.060мм | 0.068мм | 0.065мм | 0.076мм | 0.085мм | 0.095мм |
| 4.0м | 0.074мм | 0.079мм | 0.081мм | 0.090мм | 0.105мм | 0.110мм |
| 4.5м | 0.120мм | 0.125мм | 0.131мм | 0.139мм | 0.150мм | 0.185мм |
Измерение бесконтактным способом (PMTScanArm): согласно ISO 10360-8 приложение D определяется как LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.
Точность – Измерение бесконтактным методом (PMTScanArm + 8-я ось)
|
Диапазон |
GAMMA P | GAMMA M | GAMMA E | |||
| GH | GS | GH | GS | GH | GS | |
| 1.5м | 0.035мм | 0.040мм | 0.038мм | 0.045мм | 0.045мм | 0.050мм |
| 2.0м | 0.038мм | 0.043мм | 0.040мм | 0.050мм | 0.051мм | 0.058мм |
| 2.5м | 0.042мм | 0.048мм | 0.045мм | 0.055мм | 0.057мм | 0.065мм |
| 3.0м | 0.047мм | 0.055мм | 0.052мм | 0.062мм | 0.065мм | 0.075мм |
| 3.5м | 0.060мм | 0.068мм | 0.065мм | 0.076мм | 0.085мм | 0.095мм |
| 4.0м | 0.074мм | 0.079мм | 0.081мм | 0.090мм | 0.105мм | 0.110мм |
| 4.5м | 0.120мм | 0.125мм | 0.131мм | 0.139мм | 0.150мм | 0.185мм |
Измерение бесконтактным способом (PMTScanArm + 8-я ось): согласно ISO 10360-8 приложение D; определяется как LDIA (диаметральная ошибка положения центра сферы) - – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.
Диапазон рабочей температуры: 5-45 °С
Изменение температуры: 3°С / 5 мин
Рабочая влажность: 0 – 95%, без конденсата
Вес: от 8,8 до 10,6 кг
Продолжительность работы батареи: от 16 ч для 1 батареи, от 32 ч для 2 батарей (при контактных измерениях)
Источник питания: универсальное мировое напряжение: 100-240 VAC, 50/60 Hz
Режим передачи данных: USB или Wi-Fi
-
Диапазон измерений, м1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5
-
Точность, мм0,024
