Измерительные руки PMT ALPHA ARM серия P

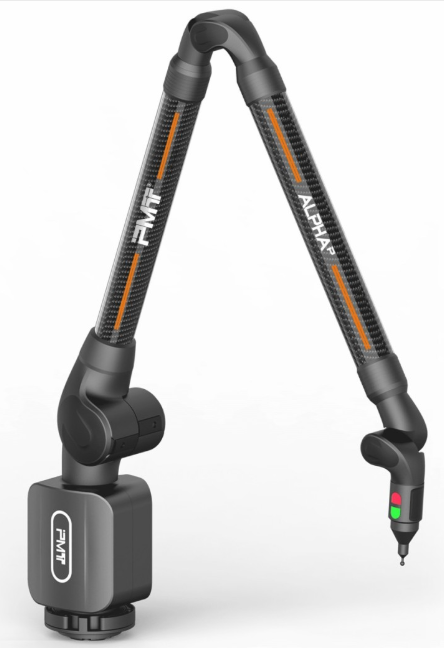

Портативные измерительные руки ALPHA P от PMT – инновационное решение для высокоточных измерений
6-осевые и 7-осевые измерительные системы ALPHA P – это флагманские модели от PMT, обеспечивающие исключительную точность и надежность даже в сложных условиях эксплуатации. Они совместимы с 3D-сканером LLP, расширяя функциональность для различных задач.
Ключевые преимущества:
✔ Встроенный противовес для удобства работы
✔ Увеличенная емкость аккумулятора с высоким КПД
✔ Оптимизированная конструкция с симметричными плечами
✔ Высокоскоростное подключение по Wi-Fi
✔ Углеволокно аэрокосмического класса для прочности и легкости
✔ Превосходная точность измерений
✔ Система температурной компенсации для стабильных результатов
✔ Эргономичная скрытая рукоятка
PMT Technologies – лидер в сфере 3D-измерений
Компания PMT Technologies специализируется на разработке передовых 3D-решений уже более 20 лет. Научно-исследовательские центры расположены в Японии и Германии, а производственные мощности – в Китае.
PMT сочетает немецкие стандарты качества с инновационными технологиями, предлагая миру доступные и высокоточные измерительные системы.
Почему PMT?
🔹 Немецкие технологии и контроль качества
🔹 Международная команда экспертов
🔹 Профессиональная сервисная поддержка
Как приобрести измерительную руку PMT ALPHA?
Менеджеры TITAN 3D помогут подобрать оптимальное решение – измерительные руки PMT или другое 3D-оборудование. Мы проводим бесплатные демонстрации и обучение для ваших специалистов.
📩 Оставьте заявку на сайте, напишите нам на почту или позвоните – и мы подготовим индивидуальное коммерческое предложение!
|
Диапазон измерений |
SPAT, мм |
Euni, мм |
Psize, мм |
Pform, мм |
Ldia, мм |
|
6-осевые |
|
|
|
|
|
|
1,5 м |
0,012 |
+/-0,022 |
0,007 |
0,012 |
0,024 |
|
2,0 м |
0,016 |
+/-0,024 |
0,008 |
0,015 |
0,030 |
|
2,5 м |
0,018 |
+/-0,026 |
0,009 |
0,018 |
0,032 |
|
3,0 м |
0,026 |
+/-0,038 |
0,012 |
0,025 |
0,045 |
|
3,5 м |
0,036 |
+/-0,052 |
0,016 |
0,034 |
0,060 |
|
4,0 м |
0,045 |
+/-0,063 |
0,020 |
0,038 |
0,077 |
|
4,5 м |
0,055 |
+/-0,080 |
0,028 |
0,050 |
0,101 |
|
7-осевые |
|
|
|
|
|
|
1,5 м |
- |
- |
- |
- |
- |
|
2,0 м |
0,018 |
+/-0,026 |
0,010 |
0,019 |
0,038 |
|
2,5 м |
0,020 |
+/-0,028 |
0,011 |
0,022 |
0,042 |
|
3,0 м |
0,032 |
+/-0,048 |
0,016 |
0,032 |
0,072 |
|
3,5 м |
0,045 |
+/-0,061 |
0,020 |
0,039 |
0,088 |
|
4,0 м |
0,055 |
+/-0,076 |
0,026 |
0,044 |
0,098 |
|
4,5 м |
0,065 |
+/-0,095 |
0,036 |
0,065 |
0,122 |
SPAT - повторяемость по точке при артикуляции
EUNI - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE - ошибка размера сферы по сравнению с номинальными значениями
LDIA - ошибка положения центра сферы
PFORM - ошибка формы сферы
Точность ALPHA ARM Р с 3D-сканерами HD и SD
| Диапазон измерений | Точность со сканером HD, мм | Точность со сканером SD, мм |
| 2,0 м | 0,038 | 0,043 |
| 2,5 м | 0,042 | 0,048 |
| 3,0 м | 0,047 | 0,055 |
| 3,5 м | 0,060 | 0,068 |
| 4,0 м | 0,074 | 0,080 |
| 4,5 м | 0,120 | 0,125 |
Технические характеристики 3D-сканеров HD и SD
| Показатель | 3D-сканер HD | 3D-сканер SD |
| Точность | ±15 μm (2σ) | ±28μm (2σ) |
| Рабочее расстояние | 115 мм | 115 мм |
| Эффективная ширина сканирования | ближнее поле 80 мм; дальнее поле 150 мм | ближнее поле 80 мм; дальнее поле 150 мм |
| Точек в линии | макс. 4000 точек/линия | макс. 4000 точек/линия |
| Скорость сканирования | 1,2 млн точек/сек | 1,2 млн точек/сек |
| Лазер | Класс 2 | Класс 2 |
| Вес | 536 гр | 536 гр |
-
Диапазон измерений, м2,0, 2,5, 3,0, 3,5, 4,0, 4,5
-
Точность, мм0,038
